SPD(서지보호기)란?

서지 보호기(surge protector)란?
전력계통의 전원선, 통신선, 신호선 등의 도체를 통하여 발생, 침입되는 과도 이상 전압을 Surge라 하며 말 그대로 Surge로 부터 각종 장비들을 보오하는 장치입니다. SPD는 과도전압과 노이즈를 감쇄시키는 장치로써 SPD 또는 TVSS(Transient Voltage Surge Suppressor)라고 불리는데, 업계의 전문가들은 SPD라고 부르고 있습니다. 용어 SPD와 TVSS는 상호 호환되어 사용됩니다.
SPD는 전력선이나 전화선, 데이터 네트웍, CCTV회로, 케이블 TV회로 및 전자장비에 연결된 전력선과 제어선에 나타나는 매우 짧은 순간의 위험한 과도전압을 감쇄시키도록 설계된 장비입니다.


KS표준에 따른 SPD의 주요사양등급 : 1등급(Class I), 2등급(Class II), 3등급(Class III)용량 : 1등급 Iimp 12.5KA.... , 2등급 In 40KA... In 20KA...., 3등급 20kV/10KA....** 2등급 정격은 KS 규격변경(KS C IEC 61643-1 → KS C IEC 61643-11)에 따라 Imax 표기기준에서 In 표기기준으로 변경
예) Imax 40KA → In 20KA : 표기기준 외 서지 동작성능은 동일Uc : 최대연속사용전압, MCOV(Maximum Continuous Operating Voltage)Up : 전압보호레벨(Voltage Protection Level)


[LS산전] SP시리즈와 BKS시리즈


SP시리즈 : 보호모듈, 단로장치(퓨즈) 및 체결전원/접지선(Wire) 등이 스틸 수용함체에 일체형으로 구성되어 설치편리성과 안전성을 추구한 제품입니다. 보호기가 정상일 때 표시기는 녹색이 되고 동작 후(비정상, 사고 후) 표시기는 적색을 나타냅니다

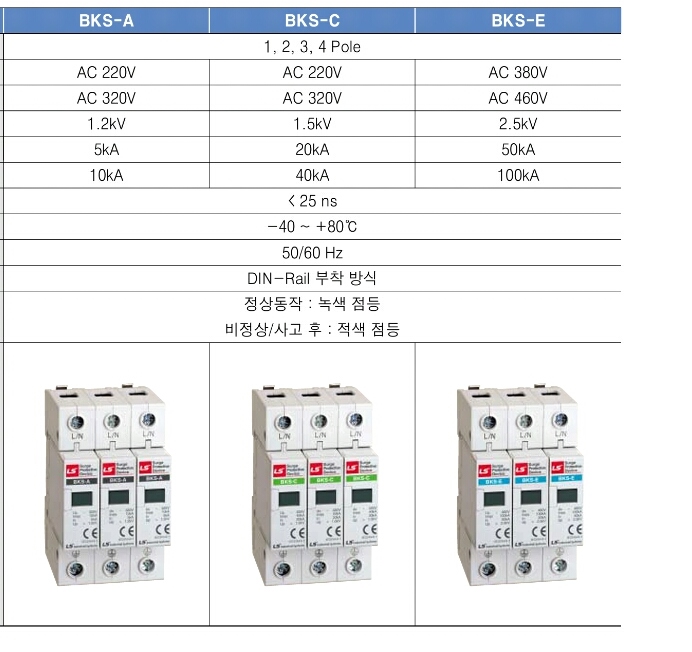

BKS시리즈 : 보호소자(MOV) 교체형으로 편리성과 경제성을 추구한 제품입니다. 하지만, 보호모듈만 제공되므로 별도의 구성품은 설치시 현장여건에 맞게 조합해야 합니다.  보호기가 정상일 때 표시기는 녹색이 되고 동작 후(비정상, 사고 후) 표시기는 적색을 나타냅니다.





서지보호기(SPD) 결선방식







결선방식











서지보호기는 교류 50/60Hz, 220/380V 전원시스템에 적용하며 전기 계통의 서지과전압에 대해
보호 합니다.

서지란?
IEC의 정의에 의하면, 서지(Surge)란 Line 또는 회로를 따라서 전달되며, 급속히 증가하고
서서히 감소하는 특성을 지닌 전기적 전류, 전압, 또는 전력의 과도 파형입니다. (IEC IEV 161-02-01)
비가 내리고 번개가 치는 날이면 정전이 되거나 인터넷과 전화가 불통되는 사고가 종종 발생합니다. 또한 전등이나 전기기계 스위치를 켤 때 오디오 음이 찌그러들거나 TV 화면이 떨리는데 이는 서지(Surge) 때문입니다.
